Détails sur le produit:
|
| Matériel: | acier doux | Traitement de finition: | revêtement de cataphoresis |
|---|---|---|---|
| Araignées: | araignée perforée | Diamètre: | 120mm |
| Plis: | 12 plis | No. de fil vertical: | 12pcs |
| Chapeau supérieur: | Chapeau de bride de forme d'U | Caisse: | caisse en acier |
| Lieu d'origine: | La Chine | MOQ: | Négociable |
| date d'expédition: | Négociable | Termes de salaire: | T/T L/C |
| Surligner: | Le filtre d'étoile met en cage 120mm,12 Ray Star Filter Cages,Cage de sachet filtre de protection de souffle |
||
La poussière de cage d'araignée de la cage 120mm de pli de revêtement de Cataphoresis de cage de filtre de Ray Star de la protection de souffle 12 rassemblent la cage
1. Spécifications
La cage de soutien de sachet filtre est combinée avec le fil vertical en métal, la cage de soutien, le capot supérieur et le couvercle inférieur, et le tube de venturi. Afin de réduire le contact entre le sachet filtre et l'anneau de soutien de la cage de sac, nous avons développé une cage en forme d'étoile de sac d'étoile/pli de filtre de collecteur de poussière ; afin d'augmenter le secteur de filtrage, nous avons développé plissés/sachet filtre d'étoile avec les cages plissées relatives de sachet filtre.

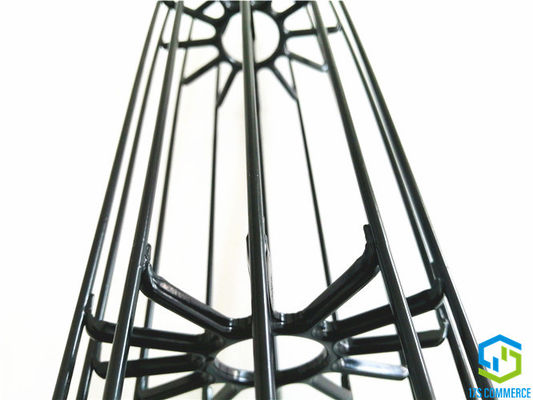

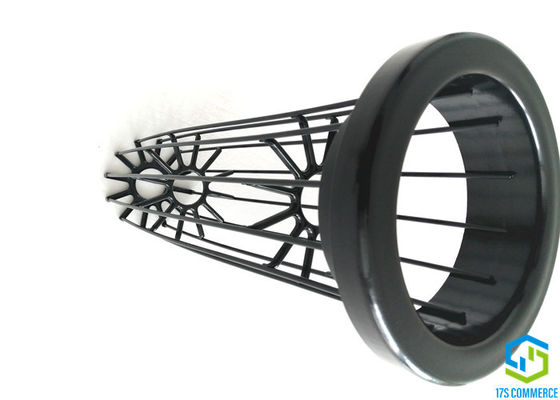

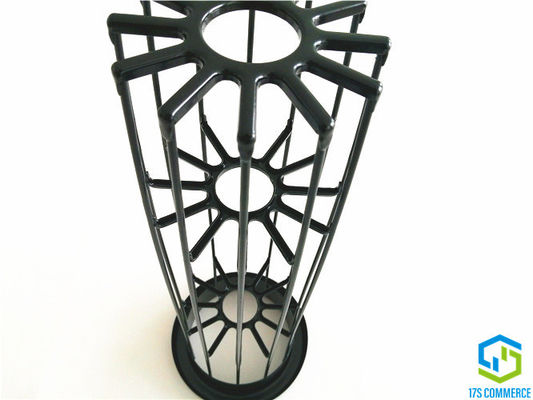

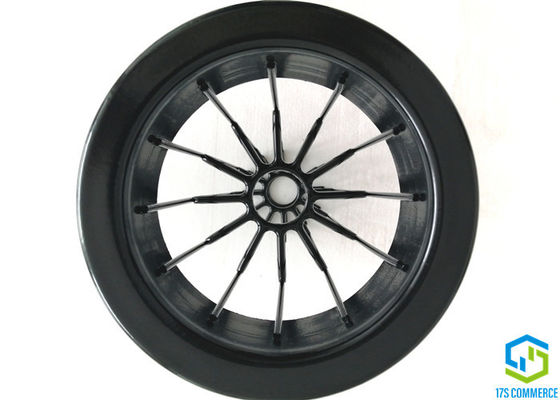

La cage d'étoile, également noms plissent la cage, cage d'araignée, est l'os et le cadre du sac, soutenant le fonctionnement de sac, est conçu spécial et dirigé vers le sac d'étoile. Des cages d'étoile sont soudées par les anneaux de soutien spéciaux (araignées). Nous sommes spécialisés en étoile que les cages conçoivent, se développent et traitent. Nous avons propre ligne de bout droit, ligne coupée, ligne de soudure, ligne de revêtement et équipement de contrôle. Fournissant un large éventail de cages de filtre d'étoile pour le collecteur de maison de sac, qui améliorent la représentation, l'efficacité et le résultat du collecteur et de la conduite de poussière de maison de sac.
2. Fiche technique
| Style | cage d'étoile/cage de pli/cage d'araignée | ||
| Plis non. | 12 plis | ||
| Matériel | Acier Q235 doux | ||
| Diamètre | 120 | millimètre | |
| Fil vertical | Nombre | 12 | PCs |
| Épaisseur | 4 | millimètre | |
| Araignée | Type | presse |  |
| Épaisseur | 1,5 | millimètre | |
| Distance | 150-250 | millimètre | |
| Longueur | TBD | millimètre | |
| Structure | une section | ||
| Méthode de jointure | Non | ||
| Chapeau supérieur | Type | chapeau de dessus de forme de la soudure U | |
| Taille | 120/160 | millimètre | |
| Épaisseur | 1-1.2 | millimètre | |
| Difficulté | soudure à mettre en cage | ||
| Venturi | Taille | non | millimètre |
| Épaisseur | 1 | millimètre | |
| Difficulté | soudure pour compléter le chapeau | ||
| Chapeau inférieur | Type | chapeau inférieur de presse | |
| Taille | 112 | millimètre | |
| Épaisseur | non | millimètre | |
| Difficulté | non | ||
| Finissage | Type | revêtement de cataphoresis | |
| Épaisseur | 90-140 | um | |
| Couleur | noir | ||
| Paquet | caisse en acier | ||
3. Avantage
The Star les sachets que filtre prolongent la surface de filtre, le secteur de filtre increaing comparé à l'ordinaire autour de ceux est ci-dessous,
Augmentation de région de filtre (%)
| surface de filtre | Dianmter millimètre | Longueur de sac | |||||
| 1m | 2m | 3m | 4m | 5m | 6m | ||
| 8 plis | 120 | 38,64 | 55,97 | 61,75 | 64,64 | 66,37 | 67,52 |
| 130 | 42,09 | 59,85 | 65,77 | 68,73 | 70,50 | 71,69 | |
| 150 | 54,06 | 73,31 | 79,73 | 82,94 | 84,87 | 86,15 | |
| 160 | 73,57 | 95,26 | 102,49 | 106,11 | 108,28 | 109,73 | |
| 12 plis | 120 | 70,91 | 92,28 | 99,40 | 102,96 | 105,10 | 106,52 |
| 130 | 74,82 | 96,67 | 103,95 | 107,59 | 109,78 | 111,24 | |
| 150 | 72,23 | 93,76 | 100,93 | 104,52 | 106,68 | 108,11 | |
Ainsi
• une plus longue durée de vie de sac
• augmentez le volume de l'air de collecteurs de poussière existants pour augmenter la capacité de production
• émission inférieure
• réduisez le consuption d'énergie
• réduisez le coût d'opération
• réduisez la chute de pression
• pression et fréquence inférieures de jet d'impulsion
• petit secteur de maison et de bâtiment de sac
• abaissez la vitesse de filtre
4. Quelques utilisateurs
Nos cages d'étoile sont employées dans le monde entier, là sont environ nos 400 mille cages d'étoile courant quotidien, un tel fondeur similaire Modernization Project (Rio Tinto Inc, Canada) de Kitmat, Aluminerie De Baie Comeau (Alcoa Ltee/Ltd, Canada), Dubai Aluminium Company Ltd (Alstom, Dubaï, l'EGA), aluminium de siècle de Nordural (Islande), Se en aluminium de Trimet (allemand) et ainsi de suite.
