Détails sur le produit:
|
Matériel: | Acier inoxydable | Application: | la poussière de maison de sac se rassembler |
---|---|---|---|
Araignées: | araignée de fil | Diamètre: | 120mm |
Plis: | 8 plis | No. de fil vertical: | 16pcs |
Chapeau supérieur: | Chapeau de bride de forme d'U | Caisse: | caisse en acier |
Lieu d'origine: | La Chine | MOQ: | Négociable |
date d'expédition: | Négociable | Termes de salaire: | T/T L/C |
Surligner: | 8 cages de filtre d'acier inoxydable de Ray,cages de filtre d'acier inoxydable 120mm,Cage de collecteur de poussière SS304 |

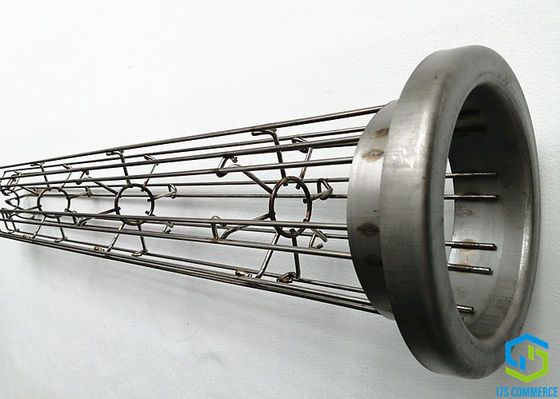

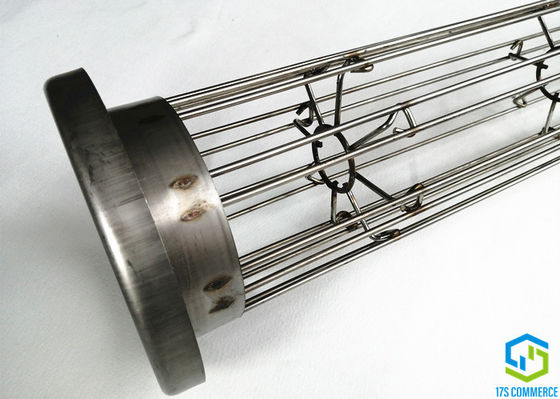

Cage en acier de Chambre de sac de cage de l'araignée 316SS de la cage 120mm de pli de 304SS 8 Ray Star Filter Cage Stainless
1. Spécifications
La cage d'étoile, également noms plissent la cage, cage d'araignée, est l'os et le cadre du sac, soutenant le fonctionnement de sac, est conçu spécial et dirigé vers le sac d'étoile. Des cages d'étoile sont soudées par les anneaux de soutien spéciaux (araignées). Nous sommes spécialisés en étoile que les cages conçoivent, se développent et traitent. Nous avons propre ligne de bout droit, ligne coupée, ligne de soudure, ligne de revêtement et équipement de contrôle. Fournissant un large éventail de cages de filtre d'étoile pour le collecteur de maison de sac, qui améliorent la représentation, l'efficacité et le résultat du collecteur et de la conduite de poussière de maison de sac.

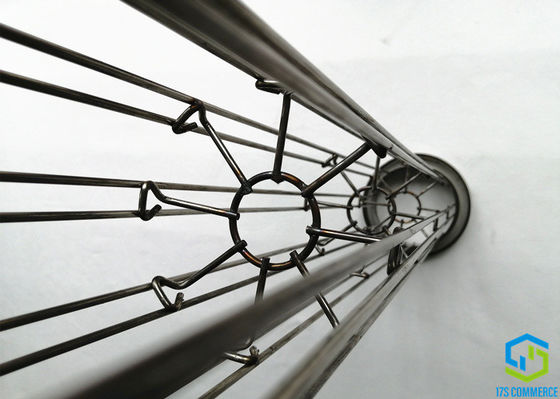

Le sachet filtre de pli (étoile) a une construction intérieure de soutien, cage d'étoile. Cette cage d'étoile (araignée) peut être faite d'acier doux, acier inoxydable, fil galvanisé. La cage d'étoile/pli/araignée a des fils étant parallèles en bas de la longueur de la cage pour former le point de chaque étoile, ces tiges, deux pour chaque rayon, sont reliées à l'étoile/au pli de centre forme (anneau de soutien de forme d'araignée, appelé l'araignée pour faire court), qui sont placés à intervalles réguliers en bas de la longueur de la cage d'étoile (araignée). Les tiges, formant les astuces des rayons, sont placées un côté du rayon d'étoile près du point. Il y a l'espace entre elles qui empêche un point pointu d'étoile, afin de ramener l'abrasion mécanique au matériel de filtre. Le sac d'étoile/pli de filtre touche la cage seulement le long des bords de ces derniers aux tiges, qui également réduit au minimum des dommages mécaniques et permet le sac de pli/étoile à employer entièrement comme surface de filtration. Les cages d'étoile/araignée peuvent également être construites avec du profil en aluminium ou en plastique expulsé. Les profils ont un renfoncement à chaque point d'étoile, encore de sorte que le matériel de filtre soit tenu sur deux bords ronds au lieu de avoir un point pointu. Les cages d'étoile/pli (araignée) peuvent également être fabriquées hors du fil soudé ou à partir d'une construction de tuyau d'étoile.
2. Fiche technique
Style | cage d'étoile/cage de pli/cage d'araignée | ||
Plis non. | 8 plis | ||
Matériel | acier inoxydable 304 316 | ||
Diamètre | 120 | millimètre | |
Fil vertical | Nombre | 16 | PCs |
Épaisseur | 4 | millimètre | |
Araignée | Type | fil | |
Épaisseur | 4 | millimètre | |
Distance | 150-250 | millimètre | |
Longueur | TBD | millimètre | |
Structure | une section | ||
Méthode de jointure | Non | ||
Chapeau supérieur | Type | chapeau de dessus de forme de la soudure U | |
Taille | 120/160 | millimètre | |
Épaisseur | 1-1.2 | millimètre | |
Difficulté | soudure à mettre en cage | ||
Venturi | Taille | non | millimètre |
Épaisseur | 1 | millimètre | |
Difficulté | soudure pour compléter le chapeau | ||
Chapeau inférieur | Type | le fil a plié l'inworder | |
Taille | 120 | millimètre | |
Épaisseur | non | millimètre | |
Difficulté | non | ||
Finissage | Type | non | |
Épaisseur | non | um | |
Couleur | couleur originale en métal | ||
Paquet | caisse en acier |
3. Avantage
The Star les sachets que filtre prolongent la surface de filtre, le secteur de filtre increaing comparé à l'ordinaire autour de ceux est ci-dessous,
Augmentation de région de filtre (%)
surface de filtre | Dianmter millimètre | Longueur de sac | |||||
1m | 2m | 3m | 4m | 5m | 6m | ||
8 plis | 120 | 38,64 | 55,97 | 61,75 | 64,64 | 66,37 | 67,52 |
130 | 42,09 | 59,85 | 65,77 | 68,73 | 70,50 | 71,69 | |
150 | 54,06 | 73,31 | 79,73 | 82,94 | 84,87 | 86,15 | |
160 | 73,57 | 95,26 | 102,49 | 106,11 | 108,28 | 109,73 | |
12 plis | 120 | 70,91 | 92,28 | 99,40 | 102,96 | 105,10 | 106,52 |
130 | 74,82 | 96,67 | 103,95 | 107,59 | 109,78 | 111,24 | |
150 | 72,23 | 93,76 | 100,93 | 104,52 | 106,68 | 108,11 |
Ainsi
• une plus longue durée de vie de sac
• augmentez le volume de l'air de collecteurs de poussière existants pour augmenter la capacité de production
• émission inférieure
• réduisez le consuption d'énergie
• réduisez le coût d'opération
• réduisez la chute de pression
• pression et fréquence inférieures de jet d'impulsion
• petit secteur de maison et de bâtiment de sac
• abaissez la vitesse de filtre
4. Quelques utilisateurs
Nos cages d'étoile sont employées dans le monde entier, là sont environ nos 400 mille cages d'étoile courant quotidien, un tel fondeur similaire Modernization Project (Rio Tinto Inc, Canada) de Kitmat, Aluminerie De Baie Comeau (Alcoa Ltee/Ltd, Canada), Dubai Aluminium Company Ltd (Alstom, Dubaï, l'EGA), aluminium de siècle de Nordural (Islande), Se en aluminium de Trimet (allemand) et ainsi de suite.
