Détails sur le produit:
|
Matériel: | acier doux | Traitement de finition: | revêtement de cataphoresis |
---|---|---|---|
Araignées: | araignée de fil | Diamètre: | 120mm |
Plis: | 8 plis | No. de fil vertical: | 16pcs |
Chapeau supérieur: | Chapeau de bride de forme d'U | Caisse: | caisse en acier |
Lieu d'origine: | La Chine | MOQ: | Négociable |
date d'expédition: | Négociable | Termes de salaire: | T/T L/C |
Surligner: | Cage de filtre de pli de protection de souffle,8 Ray Pleat Filter Cage,cage de sachet filtre d'acier doux |
Cage de Chambre de sac d'acier au carbone de cage d'araignée de la cage 120mm de pli de Ray Star Cage Cataphoresis Coating de la protection de souffle 8
1. Spécifications

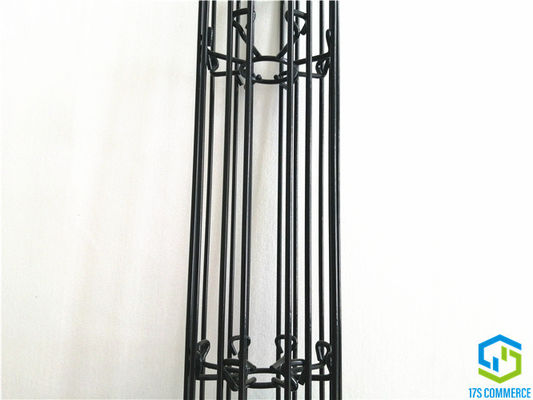

La cage d'étoile, également noms plissent la cage, cage d'araignée, est l'os et le cadre du sac, soutenant le fonctionnement de sac, est conçu spécial et dirigé vers le sac d'étoile. Des cages d'étoile sont soudées par les anneaux de soutien spéciaux (araignées). Nous sommes spécialisés en étoile que les cages conçoivent, se développent et traitent. Nous avons propre ligne de bout droit, ligne coupée, ligne de soudure, ligne de revêtement et équipement de contrôle. Fournissant un large éventail de cages de filtre d'étoile pour le collecteur de maison de sac, qui améliorent la représentation, l'efficacité et le résultat du collecteur et de la conduite de poussière de maison de sac.
Le revêtement d'électrophorèse (E-revêtement ou électro revêtement) est un processus d'immerger des pièces en métal dans un bain liquide où une charge électrique dessine des particules de peinture ou d'époxyde dans le fluide sur la surface de la cloison. Le processus est semblable au métal de galvanoplastie. Dans l'E-revêtement, même, le film continu de la peinture est dessiné à la pièce, et l'épaisseur est commandée en variant le courant et la durée de l'immersion.
2. Fiche technique
Style | cage d'étoile/cage de pli/cage d'araignée | ||
Plis non. | 8 plis | ||
Matériel | Acier Q235 doux | ||
Diamètre | 120 | millimètre | |
Fil vertical | Nombre | 16 | PCs |
Épaisseur | 4 | millimètre | |
Araignée | Type | fil | |
Épaisseur | 4 | millimètre | |
Distance | 150-250 | millimètre | |
Longueur | TBD | millimètre | |
Structure | une section | ||
Méthode de jointure | Non | ||

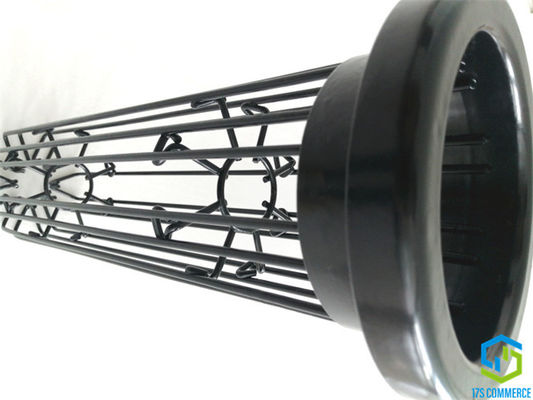

Chapeau supérieur | Type | chapeau de dessus de forme de la soudure U | |
Taille | 120/160 | millimètre | |
Épaisseur | 1-1.2 | millimètre | |
Difficulté | soudure à mettre en cage | ||
Venturi | Taille | non | millimètre |
Épaisseur | 1 | millimètre | |
Difficulté | soudure pour compléter le chapeau | ||
Chapeau inférieur | Type | le fil a plié l'inworder | |
Taille | 120 | millimètre | |
Épaisseur | non | millimètre | |
Difficulté | non | ||
Finissage | Type | revêtement de cataphoresis | |
Épaisseur | 90-140 | um | |
Couleur | noir | ||
Paquet | caisse en acier |
3. Avantage
The Star les sachets que filtre prolongent la surface de filtre, le secteur de filtre increaing comparé à l'ordinaire autour de ceux est ci-dessous,
Augmentation de région de filtre (%)
surface de filtre | Dianmter millimètre | Longueur de sac | |||||
1m | 2m | 3m | 4m | 5m | 6m | ||
8 plis | 120 | 38,64 | 55,97 | 61,75 | 64,64 | 66,37 | 67,52 |
130 | 42,09 | 59,85 | 65,77 | 68,73 | 70,50 | 71,69 | |
150 | 54,06 | 73,31 | 79,73 | 82,94 | 84,87 | 86,15 | |
160 | 73,57 | 95,26 | 102,49 | 106,11 | 108,28 | 109,73 | |
12 plis | 120 | 70,91 | 92,28 | 99,40 | 102,96 | 105,10 | 106,52 |
130 | 74,82 | 96,67 | 103,95 | 107,59 | 109,78 | 111,24 | |
150 | 72,23 | 93,76 | 100,93 | 104,52 | 106,68 | 108,11 |
Ainsi
• une plus longue durée de vie de sac
• augmentez le volume de l'air de collecteurs de poussière existants pour augmenter la capacité de production
• émission inférieure
• réduisez le consuption d'énergie
• réduisez le coût d'opération
• réduisez la chute de pression
• pression et fréquence inférieures de jet d'impulsion
• petit secteur de maison et de bâtiment de sac
• abaissez la vitesse de filtre
4. paquet de cages
Notre paquet standard pour la cage est la caisse en acier qui est faite d'acier en forme de tuyau et plaque d'acier étendue au fond de caisse. La largeur de caisse fait pas 1140mm excédentaire, ainsi la caisse peut être chargée dans deux morceaux par largeur de conteneur, et la taille de la caisse est soumise à la quantité de cage et au type de conteneur. Nous scellons l'ouverture quand la cage a mis dedans. Ce genre de conception de caisse peut bien protéger la cage et supporter un transportion de longue distance et de temps.
