Détails sur le produit:
|
Matériel: | acier doux | Traitement de finition: | Revêtement de silicium |
---|---|---|---|
Araignées: | araignée de fil | Diamètre: | 120mm |
Plis: | 8 plis | No. de fil vertical: | 16pcs |
Chapeau supérieur: | Chapeau de bride de forme d'U | Caisse: | caisse en acier |
Lieu d'origine: | La Chine | MOQ: | Négociable |
date d'expédition: | Négociable | Termes de salaire: | T/T L/C |
Surligner: | 8 cages de filtre de baghouse de Ray,Cages communes globales de Chambre de sac,cages de filtre à manches de 120mm |

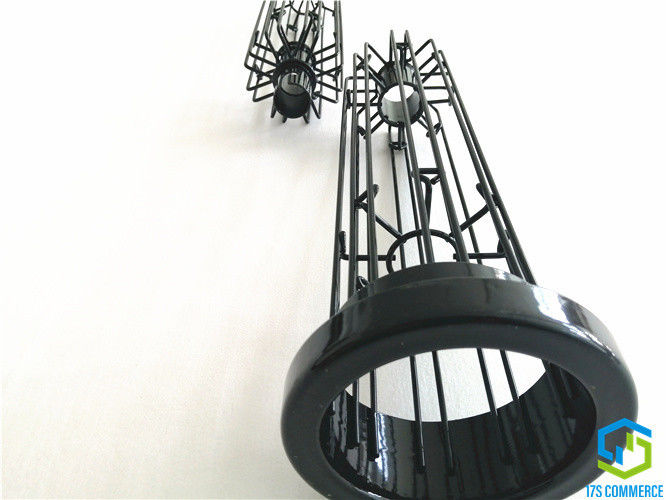

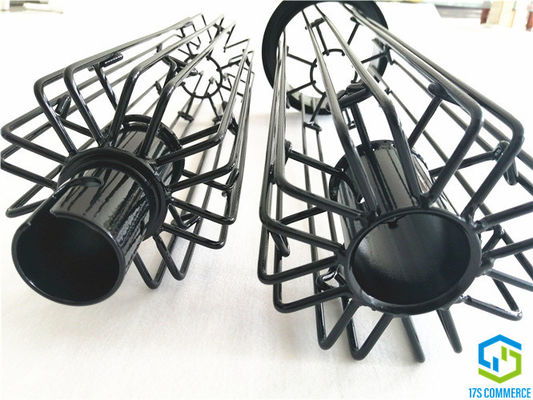

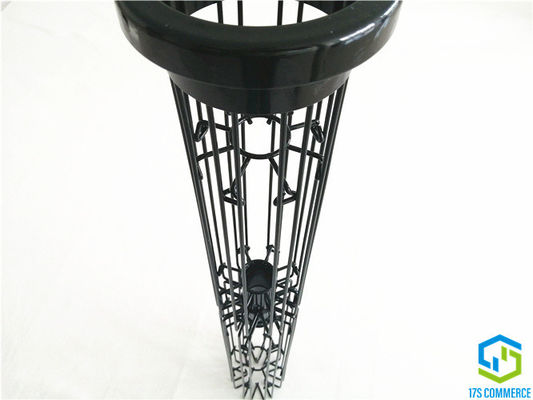

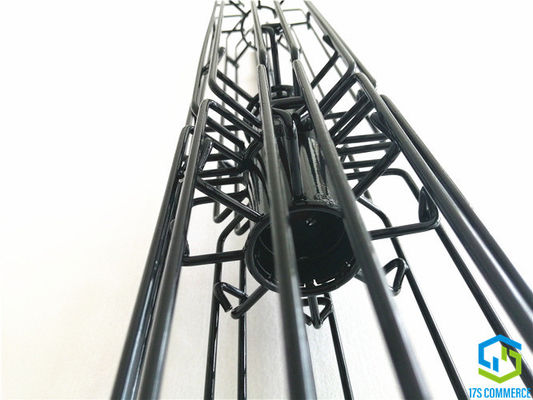

8 cage commune globale de Chambre de sac d'acier au carbone de cage d'araignée de la cage 120mm de pli de revêtement de silicium de Ray Star Cage Two Sections
1. Spécifications
l'étoile de 8 plis/les constructions cage de pli se composent typiquement de 16 fils verticaux. L'espacement horizontal d'araignée sur la cage peut être normalement 250mm. Si la taille supérieure du baghouse n'est pas assez grande, les cages en deux pièces sont disponibles dans le joint du « verrou tournant (joint globle) ». Pour des secteurs où l'humidité ou la corrosion acide présentent nous pouvons fournir une gamme des matériaux, avons souvent galvanisé l'acier inoxydable en acier ou, également nous pour fournir le revêtement de silicium, le zingage et le revêtement d'électrophorèse pour prolonger le temps de service de cage de filtre. Les cages de baghouse de charge supérieure sont disponibles avec une T-bride, le chapeau de dessus d'U-forme, le dessus d'anneau ou plusieurs styles des dessus roulés de bride. Les diamètres de cage d'étoile/pli sont 110,120,138,144,150mm et adapté aux besoins du client. Épaisseur en général 4mm de fil. des cages de pli/étoile/araignée pour les baghouses inférieurs de charge sont construites avec un dessus fendu d'anneau de collier ou de fente.

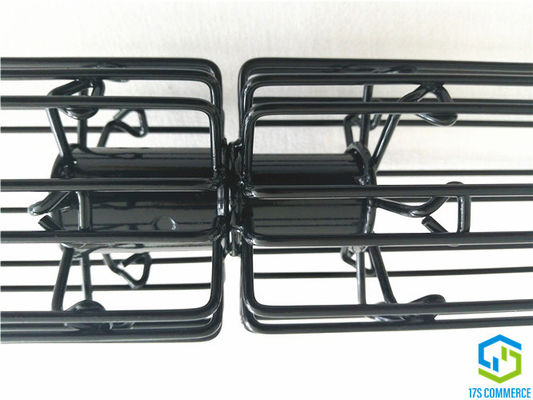

Normalement la cage est une section, nous recommandons la cage de deux sections si la cage trop longtemps ou l'espace supérieur de maison de sac n'est pas assez. Le joint s'appelle le joint globle ou le joint de torsion, il est facile installer qu'et retrait.
2. L'information
Style | cage d'étoile/cage de pli/cage d'araignée | ||
Plis non. | 8 plis | ||
Matériel | Acier Q235 doux | ||
Diamètre | 120 | millimètre | |
Fil vertical | Nombre | 16 | PCs |
Épaisseur | 4 | millimètre | |
Araignée | Type | fil | |
Épaisseur | 4 | millimètre | |
Distance | 150-250 | millimètre | |
Longueur | TBD | millimètre | |
Structure | une section | ||
Méthode de jointure | Non | ||
Chapeau supérieur | Type | chapeau de dessus de forme de la soudure U | |
Taille | 120/160 | millimètre | |
Épaisseur | 1-1.2 | millimètre | |
Difficulté | soudure à mettre en cage | ||
Venturi | Taille | non | millimètre |
Épaisseur | 1 | millimètre | |
Difficulté | soudure pour compléter le chapeau | ||
Chapeau inférieur | Type | le fil a plié l'inworder | |
Taille | 120 | millimètre | |
Épaisseur | non | millimètre | |
Difficulté | non | ||
Finissage | Type | revêtement de silicium | |
Épaisseur | 90-140 | um | |
Couleur | noir | ||
Paquet | caisse en acier |
3. Avantage
The Star les sachets que filtre prolongent la surface de filtre, le secteur de filtre increaing comparé à l'ordinaire autour de ceux est ci-dessous,
Augmentation de région de filtre (%)
surface de filtre | Dianmter millimètre | Longueur de sac | |||||
1m | 2m | 3m | 4m | 5m | 6m | ||
8 plis | 120 | 38,64 | 55,97 | 61,75 | 64,64 | 66,37 | 67,52 |
130 | 42,09 | 59,85 | 65,77 | 68,73 | 70,50 | 71,69 | |
150 | 54,06 | 73,31 | 79,73 | 82,94 | 84,87 | 86,15 | |
160 | 73,57 | 95,26 | 102,49 | 106,11 | 108,28 | 109,73 | |
12 plis | 120 | 70,91 | 92,28 | 99,40 | 102,96 | 105,10 | 106,52 |
130 | 74,82 | 96,67 | 103,95 | 107,59 | 109,78 | 111,24 | |
150 | 72,23 | 93,76 | 100,93 | 104,52 | 106,68 | 108,11 |
Ainsi
• une plus longue durée de vie de sac
• augmentez le volume de l'air de collecteurs de poussière existants pour augmenter la capacité de production
• émission inférieure
• réduisez le consuption d'énergie
• réduisez le coût d'opération
• réduisez la chute de pression
• pression et fréquence inférieures de jet d'impulsion
• petit secteur de maison et de bâtiment de sac
• abaissez la vitesse de filtre
